一 產品名稱： 交直流介電強度試驗儀（計算機控制電壓擊穿試驗儀）

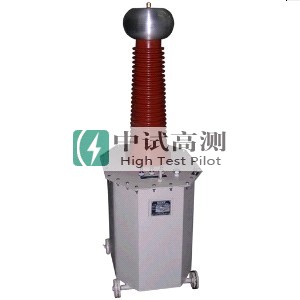

YDJ油浸式試驗變壓器
二 產品型號： ZSYD-50kV
三 主要適用范圍及功能
電壓擊穿試驗儀 滿足GB1408-2006 絕緣材料電氣強度試驗方法，GB/T1695-2005硫化橡膠工頻電壓擊穿強度和耐電壓強度試驗 GB/T3333 電覽紙工頻電壓擊穿試驗方法 HG/T 3330絕緣漆漆膜擊穿強度測定法 GB12656 電容器紙工頻電壓擊穿試驗方法及ASTM D149 標準要求.主要適用于固體絕緣材料如：塑料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等介質在工頻電壓或直流電壓下?lián)舸⿵?qiáng)度和耐電壓時間的測試。
軟件程序控制功能：
1．該設備試驗過程中可動態繪制出試驗曲線，試驗的曲線可以多種顏色疊加對比。
2．可對試驗數據進行編輯修改，靈活適用；
3．試驗條件及測試結果等數據可自動存儲；
4．試驗報告格式靈活可變，適用于不同用戶的不同要求。
5．可對一組試驗中曲線數據的有效與否進行人為選定。
6．試驗結果數據可導入EXECL。
7． 軟件設備人員管理功能，在試驗人員可設置自己的試驗項目和試驗參數，設置自己的試驗內容后別人無法進入等功能。
8． 軟件設有幫助文件，無論在什么時候遇到問題都可以點擊幫助文件來幫您解答問題。
9． 軟件還具備更換操作界面，使操作人員隨心操作，更具有親合力。
設備安全保護功能：
設備要安裝單獨的保護地線。接保護地線，主要是減少試樣擊穿時對周?chē)a(chǎn)生的較強的電磁干擾。也可避免控制計算機失控。
◆ 該試驗設備的電路設有多項保護措施，主要有：過流保護、失壓保護、漏電保護、短路保護、直流試驗放電報警等。
◆ 六級高壓安全斷電控制：
①總電源開關
②高壓斷電開關（鑰匙開關）
③調壓器復位開關
④試驗箱門安全開關
⑤高壓變壓器輸入側限流空開
⑥漏電保護開關
四 主要技術要求：
輸入電壓： AC 220 V
輸出電壓：AC 0－－50 kV ;
DC 0－－50 kV
電器容量： 2 KVA
高壓分級： 0－－5kV； 0-10kV；
0－－20kV；0－－50kV
擊穿電壓： 0-50kV
擊穿電壓升壓速率共分三級（可選定）：
A、0.5 kV/s
B、1.0 kV/s
C、2.0 kV/s
電壓測量精度： ≤ 2％
試驗電壓：０-50 kV連續可調
試驗方法：直流試驗、交流試驗
升壓方式：1、勻速升壓 2、階梯升壓 3、耐壓試驗
過電流保護裝置：試樣擊穿時在0.1S內切斷電源.
漏電電流選擇：1—30 mA.
調壓器可均勻連續的調節電壓.
五 設備主要配置
主機一臺
試驗裝置一套
控制系統一套
數據采集系統一套
試驗用電極 ￠25mm兩個，￠75mm一個
試驗油箱一套
試驗用軟件一套
品牌計算機一套
打印機一臺
使用說明書一份
計量證書一份
六 型號規格可分為：
ZSYD-10kV 電壓擊穿試驗儀
ZSYD-20kV 電壓擊穿試驗儀
ZSYD-50kV 電壓擊穿試驗儀
ZSYD-100kV 電壓擊穿試驗儀
