| 1.前言
在帶有整流變壓器的可控硅整流電路中，整流變壓器的阻抗是一個很重要的參數。整流變壓器的阻抗導致了換相重疊的產生，使輸出電壓產生換相損失，而且使輸入功率因數降低。對整流器所產生的電流諧波含量也有一定的影響。由整流變壓器的阻抗而產生的換相重疊角對逆變電路的工作狀態有重要影響。因此，研究這些參數之間的定量關系是很必要的。參考文獻[1]、[2]、[3]中所列出的傳統電力電子學教材中，都對此有講述。但參考文獻[1]、[2]在計算公式的推導過程中有不妥之處，將電源的相數m 與整流電路輸出脈波數m 等同起來。且這些參考文獻中均未給出阻抗與整流器的功率因數之間的關系式。因此，作為補充，詳細推導這些參數間的關系是必要的。

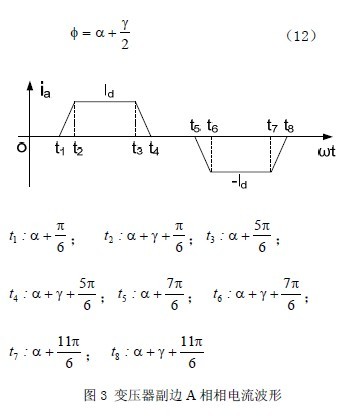

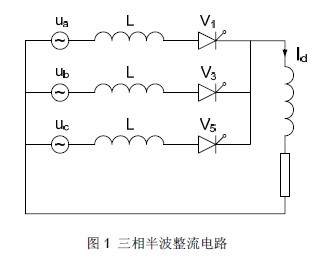

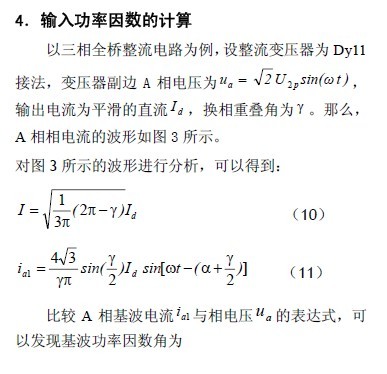

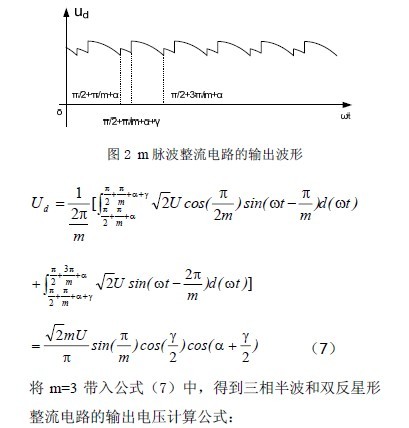

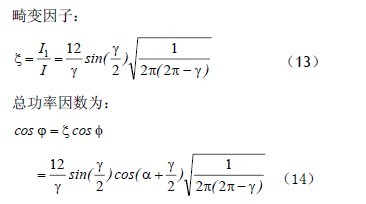

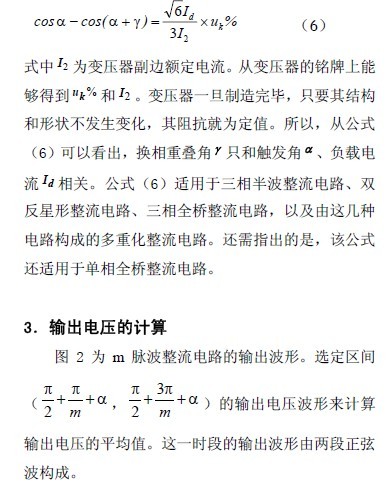

雖然公式(12)、(13)、(14)是從變壓器副邊的電流波形推導出來的，但如果不考慮變壓器的空載電流，變壓器本身并不會改變整流器的功率因數。所以，從變壓器的原邊來看，這三個公式依然正確。
5.結論

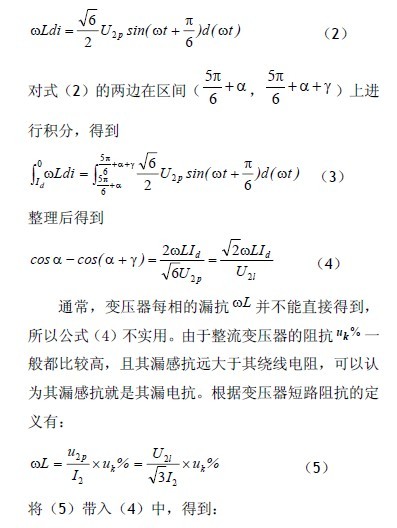

通過詳細的理論分析，推導出了整流變壓器的阻抗與換相重疊角、輸出電壓、輸入功率因數的關系。這些公式具有普適性。較之公式(4)，公式(6)具有更大的實用價值。這些公式對三相整流電路的設計具有較強的指導意義。
參考文獻
[1] 黃俊，王兆安.電力電子變流技術(第三版).北京：機械工業出版社，1999:54～56
[2] 王兆安，黃俊.電力電子變流技術(第四版).北京：機械工業出版社，2000:59～61
[3] 陳堅，電力電子學——電力電子變換和控制技術(第二版).北京：高等教育出版
