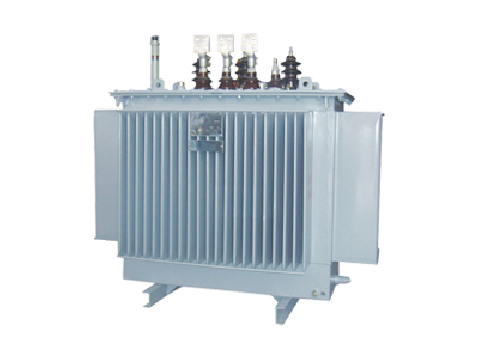

S11-M系列電力變壓器

S11-M系列電力變壓器

產品簡介

◇ 裝置種類：戶外式

◇ 正常環境使用條件：海拔不超過1000m。

◇ 環境溫度最高+40℃，最低-25℃。

◇ 特殊環境使用條件：海拔超過1000m。

◇ 環境溫度最高+40，最低-45℃。（訂貨是詳細說明）

◇ 安裝場所：沒有腐蝕性氣體、無明顯污垢的環境。

執行標準

◇GB1094.1~2-1996 電力變壓器

◇GB1094.3,5-2003 電力變壓器

◇GB/T6451-2008 三相油浸式電力變壓器技術參數和要求

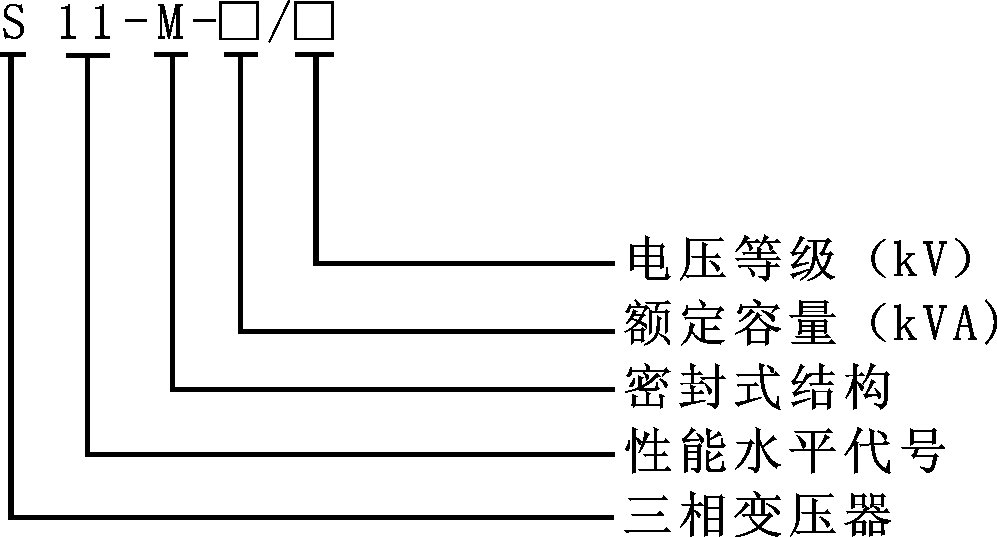

型號含義

產品特點

◇ 本系列變壓器與S9型變壓器相比，空載損耗平均降低約30%。

◇ 低壓繞組采用簡式或螺旋式結構，機械強度高，安匝分布平衡，產品的抗短路能力好，

◇ 器身追加了定位結構，使之在運輸過程中不產生位移，同時所有緊固件加裝扣緊螺母，確保產品在長期運行過程中緊固件不松動，滿足了不吊芯的要求。

◇ 變壓器采用波紋油箱，取消了儲油柜，箱蓋與箱沿完全焊死或用螺栓緊固，延長了變壓器油的使用壽命。

◇ 產品表面經去油、去銹、磷化處理后噴涂底漆、面漆，可以滿足治金、石化系統及潮濕污穢地區的特殊使用要求。

◇ 精選組件，采用了全密封變壓器郵箱，按標準要求安裝有壓力釋放閥、信號溫度計、氣體繼電器等，確保變壓器安全運行。

◇ 該系列產品外形美觀，體積小，能減少安裝占地面積，是理想的免維護優質產品。

技術參數

S11-M型10kV系列全密封配電變壓器技術參數

額定容量	電壓組合			聯結組	空載損耗	負載損耗	短路阻抗	空載電流	重量		外形尺寸	規矩
額定容量	高壓	分接	低壓(kV)	聯結組	空載損耗	負載損耗	短路阻抗	空載電流	油重	總量	長(L)×寬(W)×高(H)	規矩
(kVA)	(kV)	(%)	低壓(kV)	標號	(W)	(W)	(%)	(%)	油重	總量	長(L)×寬(W)×高(H)	(mm)
30			0.4		100	600	4	1.8	80	300	830×590×980	400×400
50					130	870		1.7	100	360	880×600×1010	400×400
63					150	1040		1.6	110	420	910×650×1040	400×400
80					180	1250		1.5	125	480	930×700×1080	550×550
100					200	1500		1.4	135	550	940×710×1130	550×550
125					240	1800		1.3	145	650	950×720×1150	550×550
160					280	2200		1.2	155	750	1000×740×1220	550×550
200	6				340	2600		1.1	180	880	1040×750×1250	550×550
250	6.3	±5		Yyn0	400	3050		1	215	1050	1340×750×1250	550×550
315	6.6	±2×2.5		或	480	3650		0.9	240	1220	1350×780×1330	660×660
400	10			Dyn11	570	4300		0.8	300	1420	1460×840×1360	660×660
500	10.5				680	5150		0.8	340	1650	1480×860×1410	660×660
630	11				810	6200	4.5	0.7	380	2000	1570×930×1460	710×710
800					980	7500		0.7	585	2360	1700×1000×1540	820×820
1000					1150	10300		0.6	630	2720	1780×1060×1640	820×820
1250					1360	12000		0.5	650	3350	1840×1130×1690	920×820
1600					1640	14500		0.5	850	3950	1950×1180×1760	920×820
2000					1940	17200		0.4	900	4600	2050×1250×1830	1070×1070
2500					2300	20300	5.5	0.4	1000	5600	2160×1360×1870	1070×1070

注：

1、有關更大容量的10kV級配電變壓器的技術參數、外形尺寸及重量數據請垂詢我公司。

2、可根據用戶需求提供各種電壓組合、短路阻抗、聯結方式的變壓器。

3、可根據用戶需求提供特殊的變壓器，如整流變壓器、電爐變壓器、礦用變壓器、有載調壓變壓器、帶封閉罩式變壓器等。
